一、產品概述
YL型壓濾機泵是在同類進口設備的基礎上，結合國內壓濾機的使用特點和要求，通過有關科研部門和專家研制改進而成的臥式、單級、單吸離心泵、是與壓濾機配套的一種理想的泵設備，很好的解決了一般離心泵和容積泵配用在壓濾機壓力不足、密封易損、零部件壽命短等弊病，其尺寸和性能符合ISO2858標準。
二、材質選擇
根據壓濾機輸送的不同介質可生產不同材質的壓濾機泵，如：1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、F46，美國標準316、316L等。
三、設計特點
完全圍繞壓濾機所輸送的介質、工況條件、使用要求等因素所設計。泵葉輪采用后開式、流道寬、不易堵塞，并產生付壓作用，提高密封效果，密封形式一般為機械密封（密封）也可采用軟填料密封，軸承全部采用進品產品，品牌為NSK、NTN或SKF。由于該泵的泵體部位、密封部位，托架部位設計科學、合理、新穎，因此該泵運轉平穩、噪音低、效率高密封效果好，維修方便，使用壽命長，適合各種壓濾機的配套使用。
四、技術參數
流量Q：1.6-400 m3/h；
揚程H：5-125（m）；
功率：110-1000kw ；
壓力： ≤2.4MPa；
電壓：380 V ；
溫度：-20℃～150℃
五、產品結構圖

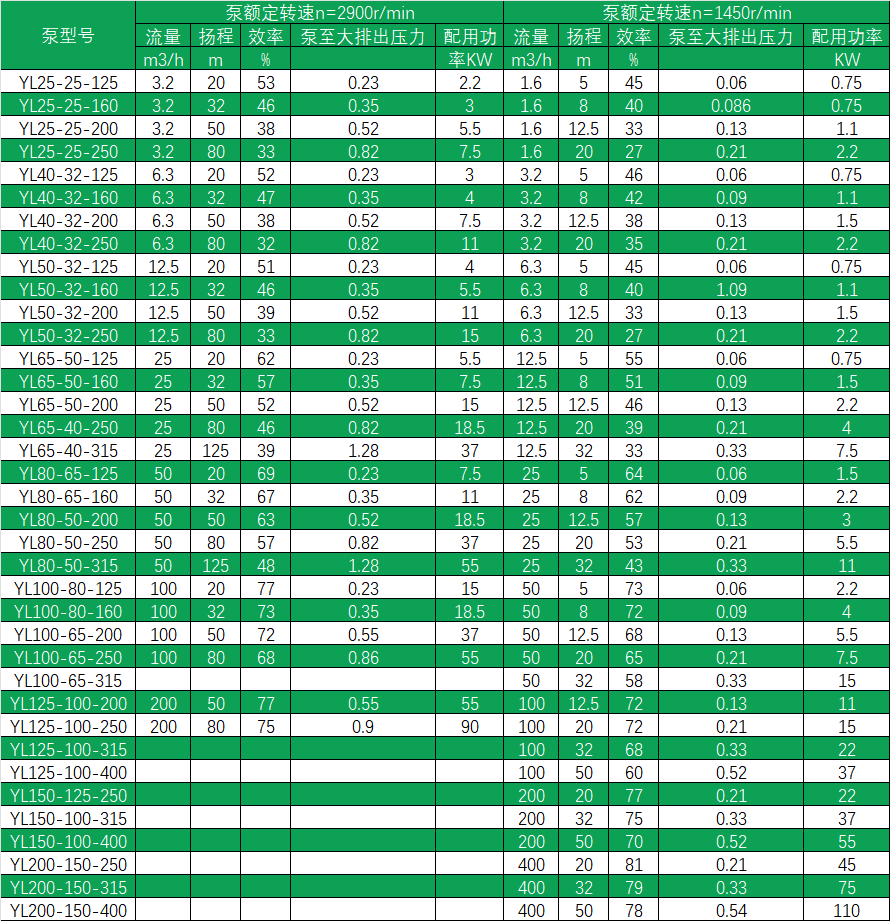

六、選型參數表
七、訂貨說明
訂貨須知：
一、您在訂購產品時需提供流量(Q)、揚程(H)、及介質等。并指出介質的易燃性、易爆性、毒性、腐蝕性、結晶性及是否允許封液滲入介質內。
二、若您對原動機有特殊要求時，應說明應用現場條件，環境溫度、安裝地點及類別(防爆、防火等要求)電壓大小等。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們沁泉泵閥的技術專家為您審核把關。
四、泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（軸承、葉輪、葉輪密封環、導葉套、軸封等）。機組大修期一般為一年。
五、泵每運行500小時應對軸承進行加油。
六、配填料型密封而產生的漏水屬正常現象。
八、安裝注意事項
注意事項：1
應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。
注意事項：2
開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。
注意事項：3
起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。
注意事項：4
冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。
注意事項：5
用 冷凝水作密封沖洗液效果是理想的，溫度<85℃。
注意事項：6
冷 卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。
